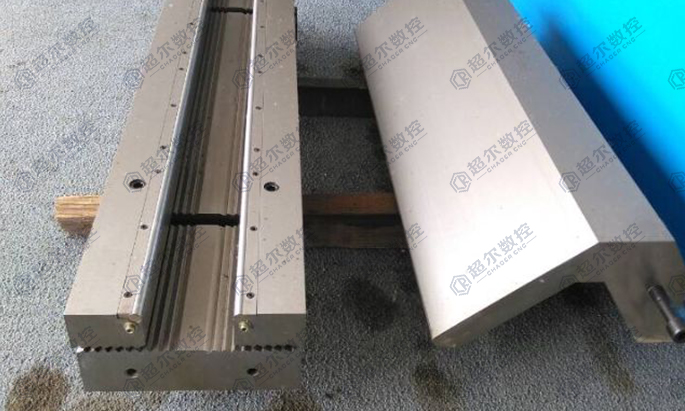

厚板可調式下模 大彎刀
數控折彎機模具、折邊機模具材料:Cr12Mo1v1、42CrMo、T10a淬火硬化:HRC:52°-60°公差：±0.002
其它服務:模具磨削、修磨、維修等
標準長度：835mm、800mm、550mm（標準數控折彎機模具、折邊機模具產品現貨供應，非標折彎機模具、折邊機模具規格可根據客戶提供的圖紙要求定制加工及生產。）
數控折彎、折邊模具分段，常規分段規格如下:
模具分段1
數控折彎、折邊上模：100(左)、10、15、20、40、50、200、300、100（右）=835mm
數控折彎、折邊下模：10、15、20、40、50、100、200、400=835mm
數控折彎、折邊上模：100(左)、10、15、20、40、50、165、300、100（右）=800mm
適用于：進口L.V.D數控折彎機、（天田）AMADA數控折彎機、TRUMPF、FINN-POWER等數控折彎機床及國產數控折彎機用模具.產品有數控折彎機段差模,彎機同心下模、折彎機上模、折彎機下模、數控折彎機復合成型模等。
折彎機模具分為折彎機上模和下模，用于板料沖壓成形和分離的模具。成形用的模具有型腔，分離用的模具有刃口。
產品詳情
|
折彎機模具規格 |
長度 |
高度 |
厚度 |
材料 |
平行度 |
|
上模550×150×26 |
550mm |
150mm |
26mm |
42CrMo |
±0.03 |
|
上模835×150×26 |
835mm |
150mm |
26mm |
42CrMo |
±0.03 |
|
上模2000×150×26 |
2000mm |
150mm |
26mm |
42CrMo |
±0.03 |
|
上模835×78×28 |
835mm |
78mm |
28mm |
42CrMo |
±0.03 |
|
上模835×86×18 |
835mm |
86mm |
18mm |
42CrMo |
±0.03 |
|
上模2500×120×26 |
2500mm |
120mm |
26mm |
42CrMo |
±0.03 |
|
上模3200×150×26 |
3200mm |
150mm |
26mm |
42CrMo |
±0.03 |
|
上模4000×150×26 |
4000mm |
150mm |
26mm |
42CrMo |
±0.03 |
|
上模1000×150×32 |
1000mm |
150mm |
32mm |
42CrMo |
±0.03 |
|
上模1800×150×26 |
1800mm |
150mm |
26mm |
42CrMo |
±0.03 |
|
下模835×60×60 |
835mm |
60mm |
60mm |
42CrMo |
±0.03 |
|
下模2500×75×75 |
2500mm |
75mm |
75mm |
42CrMo |
±0.03 |
|
下模3200×80×80 |
3200mm |
80mm |
80mm |
42CrMo |
±0.03 |
|
下模3200×95×95 |
3200mm |
95mm |
95mm |
42CrMo |
±0.03 |
|
下模4000×90×90 |
4000mm |
90mm |
90mm |
42CrMo |
±0.03 |
|
下模4000×110×110 |
4000mm |
110mm |
110mm |
42CrMo |
±0.03 |
|
下模4000×130×130 |
4000mm |
130mm |
130mm |
42CrMo |
±0.03 |
|
下模5000×150×150 |
5000mm |
150mm |
150mm |
42CrMo |
±0.03 |
|
下模6000×180×180 |
6000mm |
180mm |
180mm |
42CrMo |
±0.03 |
